電力電纜

0.6/1KV低壓電力電纜

作者：lbtzdl64387778

添加時間：2018-03-06 20:14:02

瀏覽：

用途:
        本產品主要用于0.6/1kV的線路中供輸、配電能用，在要求阻燃的場合，可選用阻燃的型號，耐火型可用于高層建筑、大型商場等需要防火救生的高人口密度地區。

執行標準:
         本產品按GB12706.1、GB12706.2設計制造。
         阻燃聚氯乙烯絕緣電力電纜和耐火聚氯乙烯絕緣電力電纜按企業標準制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性復合GB12666.6（IEC331）的要求。

型號說明:

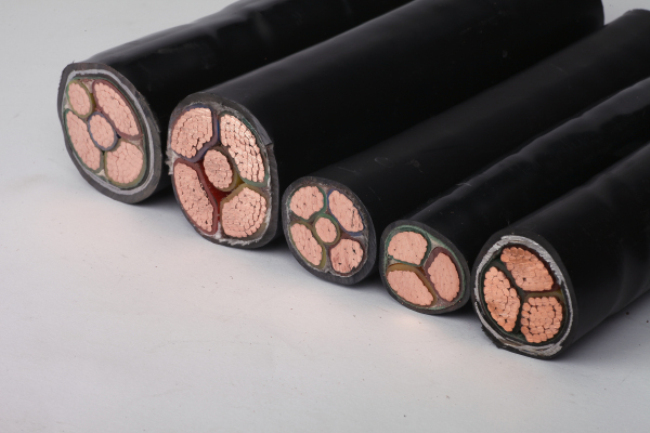

產品樣圖	型號說明

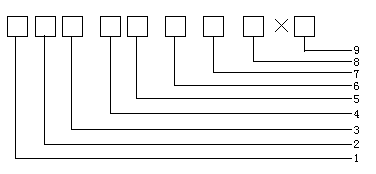

	1、阻燃特性 2、絕緣系列代號 3、導體 4、護套
	5、外護及鎧裝層代號 6、額定電壓 7、芯數×截面mm2

型號代號表

項目	代號	含義
阻燃特性	－	非阻燃（省略）
	ZR	阻燃 *
	NH	耐火電纜
絕緣	YJ	交聯聚乙烯
絕緣	V	聚氯乙烯絕緣
導體	－	銅芯導體（省略）
導體	L	鋁芯導體
護套或內護套	V	聚氯乙烯
	WD	低煙無鹵阻燃聚烯烴
	Y	聚乙烯
	E	阻燃聚烯烴
鎧裝層	2	雙層鋼帶鎧裝
	3	細鋼絲鎧裝
	4	粗鋼絲鎧裝
外護套	2	聚氯乙烯
外護套	3	聚乙烯

注*：阻燃特性分ABC三級別，分別表示為：ZRA、ZRB、ZRC

使用特性

項 目	技術性能
額定電壓	0.6/1kV
導體長期允許工作溫度	導體最高工作溫度為70℃，短路時（最長持續時間不超過5秒）不超過160℃
直流電阻	符合GB3956的規定
敷設	敷設時候環境溫度不低于0℃，最小彎曲半徑不小于電纜外徑的15倍。
工頻耐壓試驗	3.5kV/5min不擊穿
阻燃特性	能經受GB12666.5（IEC332-3）規定的成束燃燒試驗；低煙低鹵和低煙無鹵阻燃電纜燃燒時煙霧濃度應符合GB12666.7（IEC1034）的規定。

標稱截面和芯數字

電纜類別	芯數	標稱截面
銅芯電纜	1 *	1.5-400
鋁芯電纜		2.5-400
銅芯、鋁芯帶鎧裝電纜		10-400
銅芯電纜	2	1.5-185
鋁芯電纜		2.5-185
銅芯、鋁芯帶鎧裝電纜		4-185
銅芯電纜	3	1.5-300
鋁芯電纜		2.5-300
銅芯、鋁芯帶鎧裝電纜		4-300
銅芯、鋁芯鎧裝或非鎧裝電纜	3+1	4-300
	3+2
	4+1
銅芯電纜	4	1.5-300
鋁芯電纜	5	2.5-300
銅芯、鋁芯帶鎧裝電纜		4-300

注*：?jiǎn)涡炬z裝電纜只能用于直流系統，若用于交流系統應采用非磁性材料或采用減少磁損耗的結構。

尺寸、重量及技術參數

導線標稱截面（mm²)	絕緣厚度	護套厚度	電纜近似外徑（±2mm）	參考重量（kg/km）		20°C導體電阻≤（Ω/Km)		實驗電壓	電纜載流量
				參考重量（kg/km）		20°C導體電阻≤（Ω/Km)		(kv/5min)	在空氣中(A)		直埋土壤中(A)
				Cu	Al	Cu	Al		Cu	Al	Cu	Al
1*1.5	0.7	1.5	6	53	---	12.1	---	3.5	25	---	35	---
1*2.5	0.7	1.5	6	68	53	7.41	12.1	3.5	30	25	45	35
1*4	0.7	1.5	7	87	64	4.61	7.41	3.5	45	35	60	50
1*6	0.7	1.5	8	110	73	3.08	4.61	3.5	55	45	70	55
1*10	0.7	1.5	9	155	95	1.83	3.08	3.5	75	60	95	75
1*16	0.7	1.5	10	220	120	1.15	1.91	3.5	100	80	125	100
1*25	0.9	1.5	12	345	190	0.727	1.2	3.5	140	115	160	130
1*35	0.9	1.5	13	424	207	0.524	0.868	3.5	175	140	190	150
1*50	1.0	1.5	16	555	245	0.387	0.641	3.5	210	170	225	180
1*70	1.1	1.5	17	770	336	0.268	0.443	3.5	270	215	280	225
1*95	1.1	1.5	19	1040	455	0.193	0.320	3.5	340	275	335	270
1*120	1.2	1.5	21	1290	550	0.153	0.253	3.5	400	320	380	305
1*150	1.4	1.6	23	1590	650	0.124	0.206	3.5	460	370	425	340
1*185	1.6	1.7	25	1944	804	0.0991	0.164	3.5	530	415	480	375
1*240	1.7	1.8	29	2510	1021	0.0754	0.125	3.5	625	490	555	435
1*300	1.8	1.9	31					3.5
1*400	2.0	2.0	35					3.5
3*1.5	0.7	10	10	145	---	12.1	---	3.5	25	---	30	---
3*2.5	0.7	11	11	185	140	7.41	12.1	3.5	30	25	35	30
3*4	0.7	12	12	250	175	4.61	7.41	3.5	40	30	50	40
3*6	0.7	13	13	320	210	3.08	4.61	3.5	50	40	60	45
3*10	0.7	15	15	450	260	1.83	3.08	3.5	65	50	80	60
3*16	0.7	17	17	640	340	1.15	1.91	3.5	85	65	100	80
3*25	0.9	21	21	940	470	0.727	1.20	3.5	115	90	130	100
3*35	0.9	23	23	1260	600	0.524	0.868	3.5	145	110	155	120
3*50	1.0	27	27	1670	730	0.387	0.641	3.5	175	130	185	140
3*70	1.1	30	30	2280	970	0.268	0.443	3.5	220	170	225	175
3*95	1.1	34	34	3020	1240	0.193	0.320	3.5	270	205	270	210
3*120	1.2	38	38	3790	1540	0.153	0.253	3.5	315	240	305	235
3*150	1.4	42	42	4750	1940	0.124	0.206	3.5	360	275	345	265
3*185	1.6	45	45	5654	2248	0.0991	0.164	3.5	420	320	390	301
3*240	1.7	51	51	7243	2723	0.0754	0.125	3.5	500	385	455	355
4*4	0.7	1.5	13	253	155	4.61	7.41	3.5	40	30	50	40
4*6	0.7	1.5	14	337	184	3.08	4.61	3.5	50	40	60	45
4*10	0.7	1.5	16	501	258	1.83	3.08	3.5	65	50	80	60
4*16	0.7	2	19	778	366	1.15	1.91	3.5	85	65	100	80
4*25	0.9	2.0	22	1160	540	0.727	1.20	3.5	115	90	130	100
4*35	0.9	2.0	25	1554	686	0.524	0.868	3.5	145	110	155	120
4*50	1.0	2.0	28	2148	907	0.387	0.641	3.5	175	130	185	140
4*70	1.1	2.0	32	2928	1192	0.268	0.443	3.5	220	170	225	175
4*95	1.1	2.5	37	6954	1598	0.193	0.320	3.5	270	205	270	210
4*120	1.2	2.5	42	4925	1949	0.153	0.253	3.5	315	240	305	235
4*150	1.4	3.0	46	6238	2517	0.124	0.206	3.5	360	275	345	265
4*185	1.6	3.0	51	7562	3091	0.0991	0.164	3.5	420	320	390	305
4*240	1.7	3.0	57	9836	3825	0.0754	0.125	3.5	500	385	455	355
34+12.5	0.7	1.5	13	236	147	4.61	7.41	3.5	40	30	50	40
36+14	0.7	1.5	14	316	187	3.08	4.61	3.5	50	40	60	45
310+16	0.7	1.5	16	461	234	1.83	3.08	3.5	65	50	80	60
316+110	0.7	1.5	18	679	322	1.15	1.91	3.5	85	65	100	80
325+116	0.9	2.0	22	1065	505	0.727	1.20	3.5	115	90	130	100
335+116	0.9	2.0	24	1360	615	0.524	0.868	3.5	145	110	155	120
350+125	1	2.0	28	1901	816	0.387	0.641	3.5	175	130	185	140
370+135	1.1	2.0	31	2585	1085	0.268	0.443	3.5	220	170	225	175
395+150	1.1	2.0	36	3518	1440	0.193	0.320	3.5	270	205	270	210
3120+170	1.2	2.5	40	4443	1766	0.153	0.253	3.5	315	240	305	235
3150+170	1.4	2.5	44	5326	2100	0.124	0.206	3.5	360	275	345	265
3185+195	1.6	3.0	48	6682	2650	0.0991	0.164	3.5	420	320	390	301
3240+1120	1.7	3.0	53	8501	3291	0.0754	0.125	3.5	500	385	455	355
34+22.5	0.7	1.5	13.9	309	202	4.61	7.41	3.5	34	27	45	36
36+24	0.7	1.5	15.3	413	319	3.08	4.61	3.5	43	35	57	46
310+26	0.7	1.5	18.2	603	338	1.83	3.08	3.5	60	47	77	59
316+210	0.7	1.5	21	888	460	1.15	1.91	3.5	83	64	105	80
325+216	0.9	2	25.1	1342	668	0.727	1.2	3.5	105	82	125	100
335+216	0.9	2	27.1	1647	784	0.524	0.868	3.5	125	100	155	120
350+225	1	2	31.6	2386	1126	0.387	0.641	3.5	160	125	185	145
370+235	1.1	2	35.7	3201	1437	0.268	0.443	3.5	200	155	225	175
395+250	1.1	2	40.4	4269	1845	0.193	0.32	3.5	245	200	270	210
3120+270	1.2	2.5	45.4	5437	2287	0.153	0.253	3.5	285	220	310	240
3150+270	1.4	2.5	49	6519	2802	0.124	0.206	3.5	325	250	345	270
3185+295	1.6	3	55	8101	3420	0.0991	0.164	3.5	375	295	390	305
3240+2120	1.7	3	61.8	10340	4292	0.0754	0.125	3.5	440	345	450	355
44+12.5	0.7	1.5	14.5	331	214	4.61	7.41	3.5	34	27	45	36
46+14	0.7	1.5	15.9	435	259	3.08	4.61	3.5	43	35	57	46
410+16	0.7	1.5	18.9	649	359	1.83	3.08	3.5	60	47	77	59
416+110	0.7	1.5	21.9	965	499	1.15	1.91	3.5	83	64	105	80
425+116	0.9	2	26.2	1456	725	0.727	1.2	3.5	105	82	125	100
435+116	0.9	2	28.8	1864	882	0.524	0.868	3.5	125	100	155	120
450+125	1	2	33.4	2633	1216	0.387	0.641	3.5	160	125	185	145
470+135	1.1	2	38.8	3565	1581	0.268	0.443	3.5	200	155	225	175
495+150	1.1	2	44.1	4735	2028	0.193	0.320	3.5	245	200	270	210
4120+170	1.2	2.5	49.5	5977	2512	0.153	0.253	3.5	285	220	310	240
4150+170	1.4	2.5	54.1	7276	3055	0.124	0.206	3.5	325	250	345	270
4185+195	1.6	3	60.5	9055	3797	0.0991	0.164	3.5	375	295	390	305
4240+1120	1.7	3	68.2	11567	4763	0.0754	0.125	3.5	440	345	450	355
5*4	0.7	1.5	14.5	349	223	4.61	7.41	3.5	34	27	45	36
5*6	0.7	1.5	15.8	460	271	3.08	4.61	3.5	43	35	57	48
5*10	0.7	1.5	19.3	699	384	1.83	3.08	3.5	60	47	77	59
5*16	0.7	2	22.2	1013	509	1.15	1.91	3.5	83	64	105	80
5*25	0.7	2	26.9	1566	779	0.727	1.20	3.5	105	82	125	100
5*35	0.9	2	29.9	2083	981	0.524	0.868	3.5	125	100	155	120
5*50	1	2	34.2	2921	1346	0.387	0.641	3.5	160	125	185	145
5*70	1.1	2	38.8	3974	1769	0.268	0.443	3.5	200	155	225	175
5*95	1.1	2.5	44	5297	1807	0.193	0.320	3.5	245	200	270	210
5*120	1.2	2.5	49.4	6638	2858	0.153	0.253	3.5	285	220	310	240
5*150	1.4	3	54.9	8290	3565	0.124	0.206	3.5	325	250	345	270
5*185	1.6	3	61.3	10215	4390	0.0991	0.164	3.5	375	295	390	305
5*240	1.7	3	68.8	13130	5570	0.0754	0.125	3.5	440	345	450	355
